电流传感器安装误差分析：机械应力如何影响检测精度，以及六条工程避坑建议

前言

在电流检测系统的设计中，工程师通常把大部分精力花在传感器选型、ADC采样精度和信号调理电路上，却经常忽略一个关键因素——机械安装方式对传感器精度的实际影响。

一个真实的案例：某充电桩项目中，两颗同型号、同批次的闭环霍尔电流传感器安装在同一块铝底板上，通入相同的50A直流电流，一颗读数50.2A，另一颗只有48.7A，误差达到3%。排查两天后发现问题出在固定螺丝——一颗扭矩0.6N·m，另一颗2.5N·m。将后者松开重新按规格书推荐的0.6N·m拧紧后，读数恢复到50.1A，误差降至0.2%。

这说明一个事实：传感器的精度不只是买来的，更是装出来的。本文从应力传导机制、封装差异、铜排应力、热膨胀四个维度分析机械安装对电流传感器精度的影响，并给出六条可直接落地的工程建议。

应力传导机制：螺丝的力是怎么跑到芯片里的

霍尔电流传感器的核心检测元件是霍尔元件，材质为硅基半导体。硅材料有一个重要特性——压阻效应，即机械应力会导致电阻率变化。

在开环霍尔传感器中，霍尔元件贴装在磁芯气隙处，外部用环氧树脂封装。出厂时，厂家会对封装残余应力进行校准。但安装环节引入的新应力，会直接改变霍尔元件的灵敏度和偏置电压。

实测数据：同一颗开环霍尔传感器，螺丝扭矩从0.5N·m增加到2.0N·m，输出偏移量变化15~40mV。按满量程2V计算，40mV对应2%的误差。这意味着仅凭螺丝拧紧程度不同，就能把规格书的±1%变成±3%。

更麻烦的是，这个问题在产线上具有隐蔽性。不同工人手感差异大，"拧紧了"这个概念从0.4N·m到2.0N·m都有可能。质检环节反复测量发现批次间不一致，往往归因于传感器批次差异，实际上根因在安装工艺。

封装设计决定应力敏感度

不同封装的霍尔传感器，对机械应力的敏感程度可以相差十倍以上。

传统单列直插塑封：PCB和引脚均为刚性结构，螺丝力通过外壳直接传导至内部霍尔元件。成本最低，但对安装扭矩最敏感。

柔性引脚封装：在引脚与内部PCB之间设计了柔性缓冲结构，外部壳体受力时应力被柔性层吸收，传递不到霍尔元件。螺丝拧紧程度对输出影响很小。

分体式结构：磁芯与电路板独立安装，霍尔元件插入磁芯气隙但不承受机械固定力。应力隔离最彻底，但体积较大，主要见于大电流闭环霍尔传感器。

实际选型中，如果成本允许，优先选择带柔性引脚的封装。如果只能用最便宜的塑封型号，则必须严格控制螺丝扭矩——规格书一般推荐0.5~0.8N·m，超过1.2N·m就已经在赌了。

铜排应力：比螺丝更隐蔽的精度杀手

大电流霍尔传感器通常采用穿孔式安装，铜排从传感器贯穿孔中穿过，两端用螺栓固定在汇流排上。

这里的问题在于：如果铜排刚性较大且安装存在微小不对齐——哪怕仅0.5mm的平行度偏差——铜排就会对传感器外壳施加持续的侧向力。这种力不同于螺丝拧紧时的瞬时冲击，它是一个长期存在的静态应力，会持续影响传感器输出。

判断方法：松开铜排两端的固定螺栓，让铜排处于自由状态，重新测量传感器输出。如果读数发生变化，说明铜排存在应力。

解决方案有两种：

• 使用柔性铜排（多层薄铜片叠压结构），允许一定的安装公差

• 在铜排与传感器贯穿孔之间增加绝缘垫片，避免铜排直接接触传感器壳体

热膨胀差异：冬天和夏天测的不一样

传感器安装后需要长期运行，而设备中的多种材料热膨胀系数差异显著：

• 铝底板：约23 ppm/°C

• 塑料外壳（PBT/PA66）：约50~80 ppm/°C

• 铜排：约17 ppm/°C

• FR4 PCB：约14~16 ppm/°C

塑料外壳的热膨胀系数是铝底板的三到四倍。以60°C温差（冬季-10°C至夏季50°C）计算，50mm长的外壳比铝底板多膨胀约0.11mm。由于两者通过螺丝刚性固定，这部分膨胀量转化为应力，传导至霍尔元件。

这就是传感器冬夏零点漂移的常见原因之一——不是传感器本身温漂不好，而是热应力导致壳体变形，间接影响了检测精度。

对策：在传感器与底板之间增加0.5~1mm硅胶垫片作为应力缓冲层；螺丝按规格书推荐扭矩拧紧，使壳体在温度变化时能够微量位移释放应力。

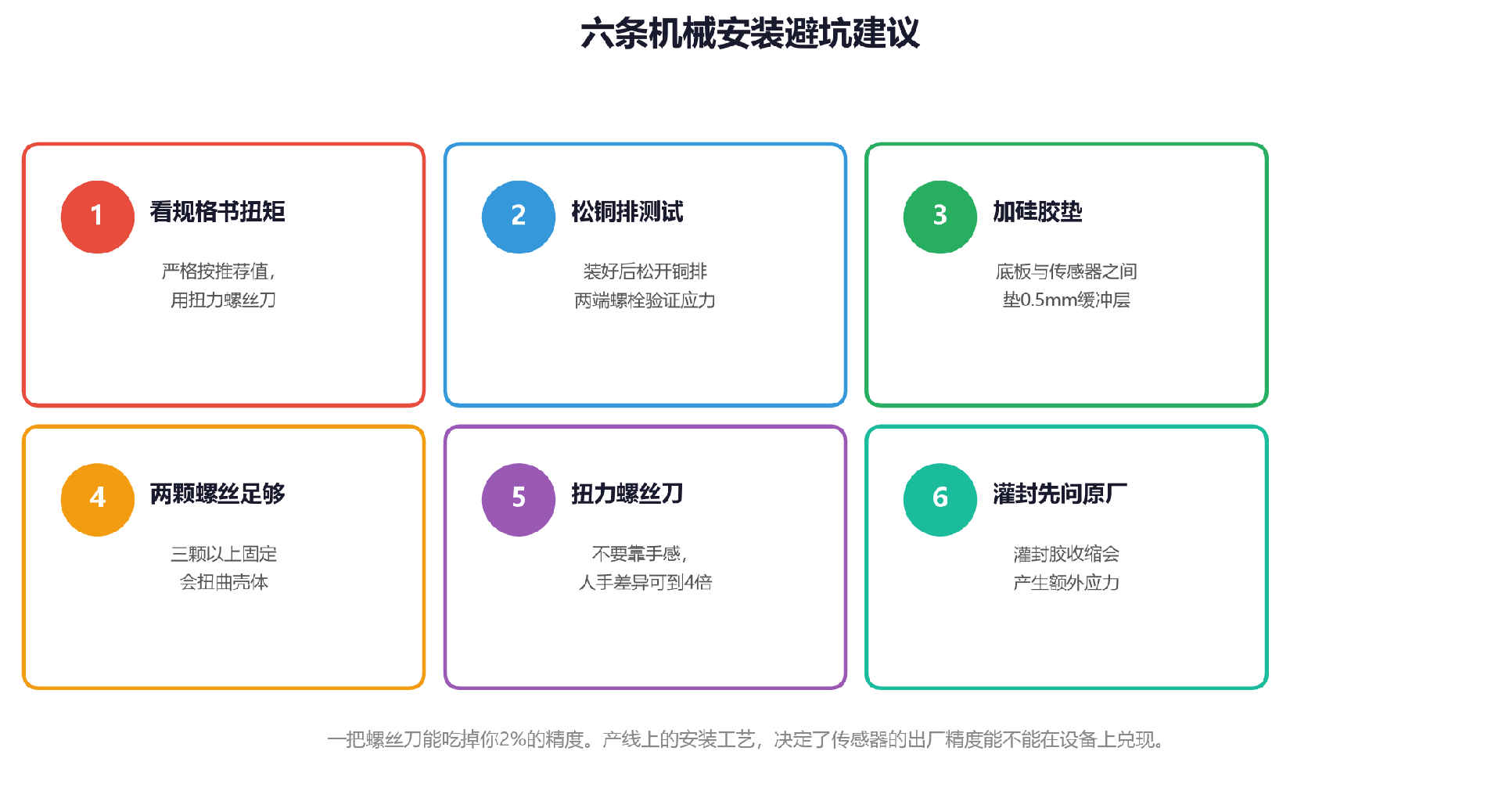

六条工程避坑建议

一、严格按规格书扭矩安装。规格书标注推荐扭矩的，必须使用扭力螺丝刀按值操作。未标注的，从0.3N·m起步逐步增加，每加0.2N·m测量一次输出，找到误差开始恶化的拐点，取该值的80%作为产线扭矩上限。

二、穿铜排传感器做松铜排测试。安装完成后松开铜排两端螺栓，观察输出是否变化。有变化说明铜排存在应力，需更换柔性铜排或增加垫片。

三、传感器与底板之间加硅胶垫。0.5mm厚的硅胶垫同时缓冲机械应力和热膨胀差异，成本仅几分钱，效果显著。

四、避免三颗以上螺丝固定。两点确定一条直线，三点确定一个平面——底板稍有不平就会扭曲传感器壳体。两颗螺丝最稳，一颗螺丝加一个定位销也可以。

五、产线标配扭力螺丝刀。不同操作人员的"拧紧"差异极大，一把几十元的扭力螺丝刀能从根本上解决批次一致性问题。

六、灌封前确认兼容性。灌封胶固化收缩率通常1%~3%，会产生额外应力。优先选择低收缩率硅胶类灌封料，灌封前务必确认传感器原厂是否支持灌封工艺。

结语

电流传感器的机械安装环节，是整个检测链路中最容易被忽视、却影响最大的环节之一。一把螺丝刀带来的误差，可能比传感器本身的精度指标还要大。对于追求系统精度的工程师来说，安装工艺不是"拧紧了就行"，而是需要像设计电路一样严谨对待的工程环节。
