霍尔电流传感器输出到ADC，中间这几厘米走线在偷偷吃掉你的精度

前言

在做电流检测系统设计时，很多工程师会重点关注传感器的精度参数——0.5%、1%还是2%——认为选一颗高精度传感器就万事大吉了。

但实际调试中经常出现这样的情况：

传感器拆下来单独校准，线性度完全没问题。MCU的ADC也做了基准校准。可系统实测下来，满量程读数就是偏了百分之一点几，怎么调都调不回来。

排查到最后才发现，问题不在传感器，也不在ADC，而在它们之间那几厘米的PCB走线上。

今天这篇文章，就专门聊聊霍尔电流传感器输出到ADC之间，走线布局是怎么一步步吃掉你的精度的。

传感器输出阻抗比你想象的高

大部分闭环霍尔电流传感器输出的是电压信号，从内部运算放大器推出来。规格书上通常标注"输出电压范围0~5V"，但很少有人翻到后面看输出阻抗这个参数。

常见的闭环霍尔传感器，输出阻抗在几百欧到几千欧。看起来不大，对吧？

但MCU的SAR型ADC内部有一个采样保持电容，典型值在5pF到20pF之间。每次采样瞬间，这个电容需要从前级电路充电，充电时间由采样时间和前级输出阻抗共同决定。

假设传感器输出阻抗是2k欧，中间又串了一个100欧的RC滤波电阻，总输出阻抗就是2.1k欧。给一个5pF采样电容充电，时间常数约10.5ns。如果采样时间是1微秒，理论上电容可以充到99.99%以上——看起来没问题。

但传感器内部的运放输出级不是理想电压源。它的运放带宽有限，实际驱动能力远不如你以为的那么强。尤其是信号线上还并联了100nF的滤波电容，每次ADC采样，传感器不仅要给采样电容充电，还要给那个100nF电容补充被抽走的电荷。

更隐蔽的是，PCB走线本身也有分布电容，大约每厘米0.5pF到1pF。走线越长，传感器面对的容性负载越大。

解决方案，三个思路：

• 在传感器输出和RC滤波之间加一级电压跟随器（Buffer）。一颗SOT23-5封装的轨到轨运放，几分钱，把传感器高输出阻抗和后面容性负载隔离开。传感器只驱动运放的高阻输入，运放低输出阻抗驱动RC滤波和ADC。

• 如果不想加运放，就把RC电阻减小到10欧以下，电容只保留几nF。但滤波效果会打折扣，需要软件做数字滤波补偿。

• 仔细读传感器数据手册的输出驱动能力指标。有些传感器会标注"Output can drive up to 10nF capacitive load"，有这个指标才知道电容能并多大。

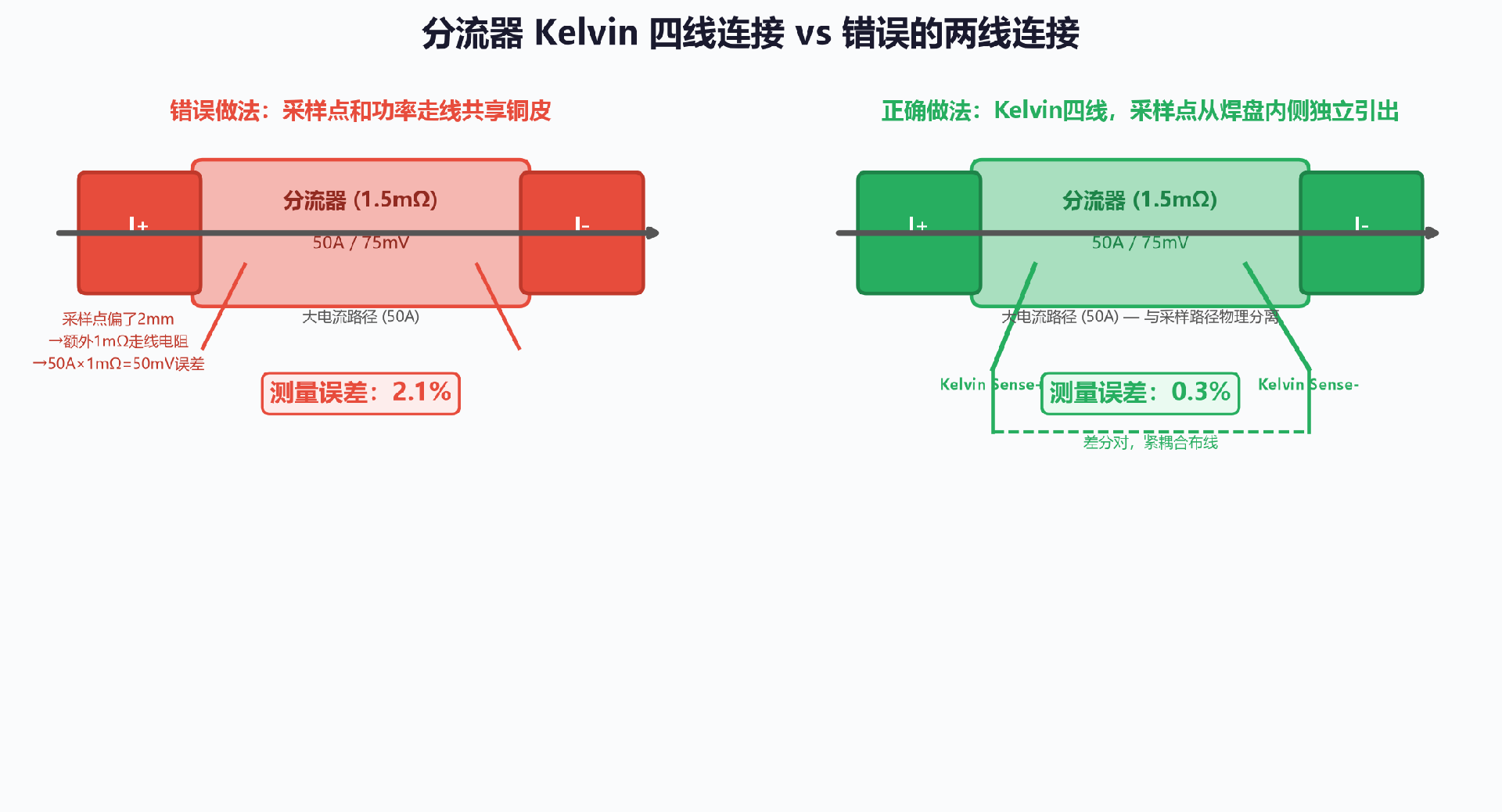

分流器的Kelvin走线，差一毫米就是误差

如果电流检测方案是用分流器加隔离放大器，那走线问题会更严重。

分流器本质上是一个精密小电阻。举例来说，50A/75mV的分流器阻值是1.5毫欧——这个阻值是按Kelvin四线连接定义的，电流从两个大焊盘流过，电压从另外两个小焊盘取出。

但到了PCB上，很多设计把分流器的大焊盘和采样焊盘用同一块铜皮连在一起。问题来了：

1oz铜厚、10mil宽的走线，每厘米电阻大约是5.7毫欧。如果采样点距离分流器的Kelvin引脚哪怕只偏了2毫米，这2毫米走线就有大约1毫欧的电阻。

1毫欧在50A电流下，压降是50mV。而分流器满量程才75mV——走线引入的误差已经超过了传感器本身的满量程。

实测验证：同一颗分流器、同一个隔离运放，Kelvin走线正确时误差0.3%，把采样点往外挪3毫米，误差直接飙到2.1%。这不是传感器的问题，是PCB layout的问题。

正确的做法：

• 四线Kelvin连接。采样差分对从分流器的四个焊盘直接引出，和功率走线在物理上完全分离。

• 采样差分对走线从分流器焊盘的内侧引出，不和功率电流路径共享任何一段铜皮。

• 差分对两根线等长、等宽、紧耦合布线，中间不要有其他信号穿过。

另外，隔离运放的输入偏置电流也会产生额外的直流偏置误差。一条5厘米长、10mil宽的采样走线，电阻约28.5毫欧。如果隔离运放输入偏置电流是10微安，产生的偏置电压约0.285微伏——基本可以忽略。但如果走线又窄又长，或者运放输入偏置电流较大，这部分误差就不能忽略了。

地线不是"接在一起"就完事了

这个坑比前两个更隐蔽。

霍尔传感器内部有自己的信号调理电路，输出是以自己的GND引脚为参考的。MCU的ADC采样，是以MCU的AGND为参考的。如果这两个"地"之间有电位差，这个电位差会直接叠加到传感器输出信号上。

在原理图上所有地符号连在一起，看着没问题。但到了PCB上，铜皮不是超导体。大电流回路的地平面上，电流流过铜皮会产生压降。如果霍尔传感器的GND和MCU的AGND不是同一个点，地平面上的压降就会变成差模噪声串进信号里。

举个例子：

一个DCDC电源，开关频率500kHz，峰值电流2A。功率地回路有10毫欧走线电阻，2A脉冲电流流过，峰值压降就是20mV。如果霍尔传感器GND恰好接在这个功率地回路上，而MCU的AGND接在另一个点——两点之间就有20mV的噪声。

传感器满量程输出5V，对应200A，每mV就是40mA。20mV的地噪声就是0.8A的测量误差。而且这20mV在500kHz上跳动，软件怎么滤波都滤不干净。

解决方案：

• 单点接地。霍尔传感器、运放Buffer、ADC的模拟地全部拉到一个公共星形节点，这个节点再通过独立走线连到系统主地。不要让模拟地直接铺在大面积地平面上，尤其不要让模拟地平面和功率地平面大面积共享。

• 差分采样。选带差分输出的霍尔传感器，或者用差分ADC采集。差分信号对共模噪声的抑制能力远超单端信号——同样的20mV地噪声，单端全吃进去，差分可以通过共模抑制比衰减到微伏级别。

• 走线不和功率走线平行。霍尔信号线不要和DCDC电感、开关节点、MOSFET漏极这些高di/dt或高dv/dt走线平行。哪怕隔了一层内层也要尽量垂直交叉。如果必须平行，中间加一层完整参考地层做隔离。

RC滤波电容，放错位置等于白放

RC低通滤波本身没错——降低高频噪声进ADC。但电阻和电容的位置放反了，效果差了一半。

正确放法：电阻靠近霍尔传感器输出端，电容靠近ADC输入引脚。这样走线上的大部分容性负载在电阻后面，ADC采样时电容就近供电，采样脉冲电流走最短路径回流到电容，不经过长走线。

如果反过来，电阻靠近ADC、电容靠近传感器——从电容到ADC引脚之间的走线加上寄生电感，会和ADC的采样保持电容形成LC谐振回路。采样瞬间引起振铃，叠加在测量电压上，变成一个和采样速率相关的随机误差。

对于直流分析，电阻和电容谁先谁后确实一样。但对于SAR ADC的采样脉冲瞬态响应来说，完全不一样。

另外，截止频率也别随便取：

100欧加100nF，截止频率约16kHz。如果电流信号带宽需求高——比如电机FOC控制，电流环带宽要1kHz以上——16kHz的截止频率已经造成明显的相位延迟和幅度衰减。对于电流环控制来说，传感器的相位延迟比幅度误差更要命。

RC的截止频率至少要取信号带宽的10倍，确保通带内相位响应平直。

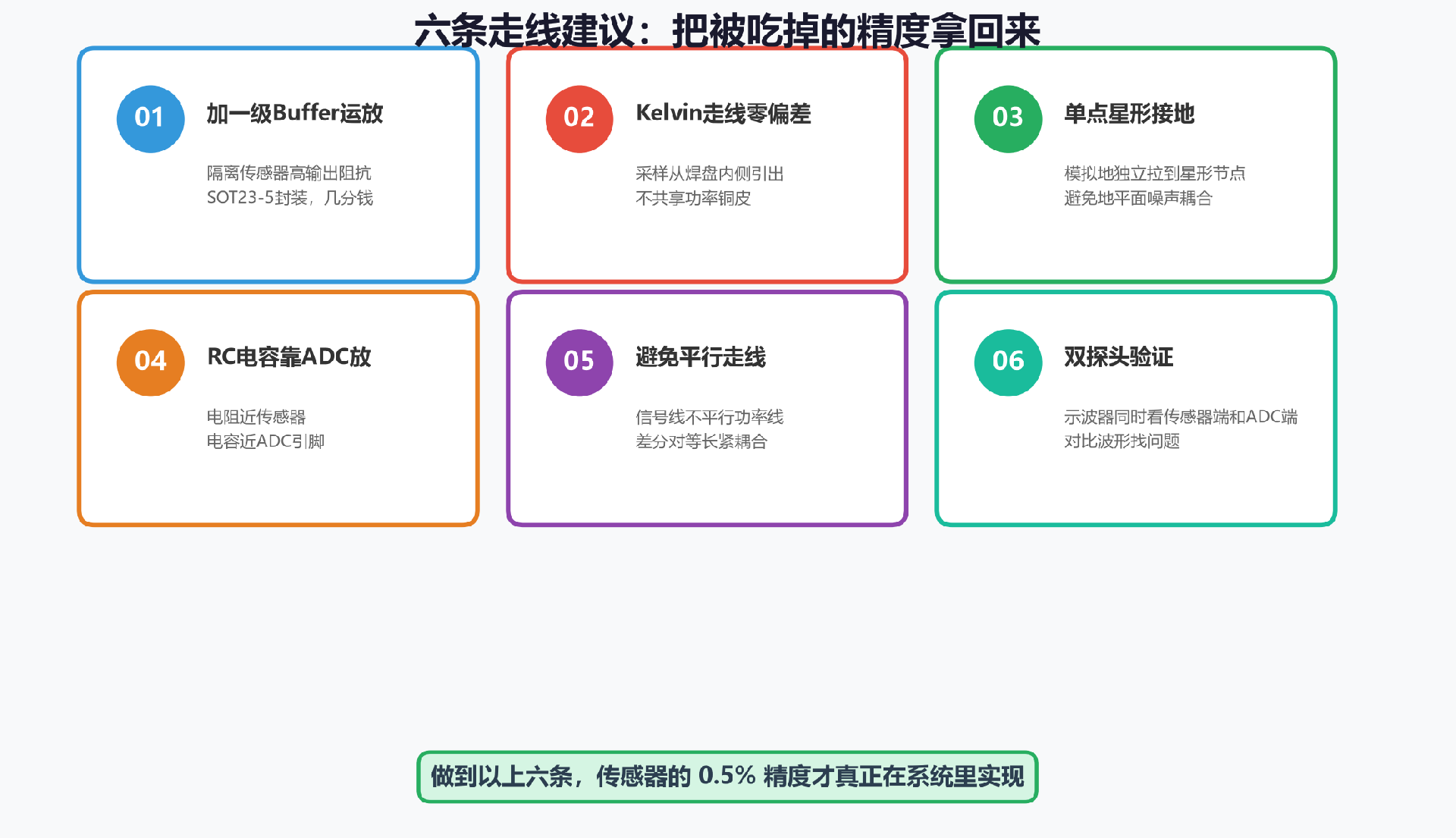

六条走线建议

总结下来，从霍尔传感器输出到ADC输入之间，这六条走线规则直接决定了你的系统精度能不能跑满传感器的标称值：

1. 闭环霍尔传感器的输出不是理想电压源，输出阻抗几k欧。如果直接驱动ADC，建议在中间加一级Buffer运放。

2. 用分流器方案，Kelvin采样必须从分流器四个焊盘内侧直接引出，不和功率走线共享铜皮。差一毫米就会产生毫欧级的额外电阻，对应几十毫伏的测量误差。

3. 模拟地和功率地必须单点连接。不要让霍尔传感器GND和MCU AGND之间有大电流流过地平面。有条件就用差分信号，对共模噪声免疫。

4. RC滤波的电容要靠近ADC引脚放，电阻靠近传感器输出放。反过来放，SAR ADC采样瞬间会在走线上引起振铃。

5. 霍尔信号的走线不要和DCDC开关节点、电感的走线平行。走线越短越好，差分信号两根线等长等宽紧耦合。

6. 验证方法：传感器输出端和ADC输入端各焊一根测试线，用示波器两个探头同时对比波形。如果ADC端有振铃或幅值差异，说明走线中间有寄生效应在捣乱。

结语

传感器的精度参数是理想条件下的指标。从传感器输出引脚到MCU的ADC引脚，中间这几厘米走线承载着阻抗匹配、信号完整性、地噪声隔离等多个维度的挑战。

上述六条规则如果都做到位了，那几厘米走线吃掉的精度基本上能拿回来。传感器的0.5%精度，才是真真正正在你系统里实现的0.5%。

对于正在设计电流检测系统的工程师来说，关注传感器选型的同时，也值得花同样精力审视一下它到ADC之间的那几厘米走线——往往精度丢失的源头，就藏在这里。
